NEWS / Gehäuse für Einplatinen-Computer: Materialvergleich

Wer ein Gehäuse für Einplatinen-Computer auswählt, steht vor einer Entscheidung, die weit mehr als Optik betrifft. Das Material bestimmt, wie gut Wärme abgeleitet wird, wie robust das System in rauer Umgebung bleibt und ob es bestimmte Schutzklassen erreicht. Aluminium, ABS-Kunststoff und Polyester gehören zu den meistgenutzten Werkstoffen in diesem Segment, unterscheiden sich aber grundlegend in ihren Eigenschaften. Für Entwickler, Maker und Industrieanwender ist ein fundierter Materialvergleich daher kein Luxus, sondern Voraussetzung für eine dauerhaft funktionierende Lösung. Dieser Artikel beleuchtet die wichtigsten Eigenschaften jedes Materials, nennt typische Einsatzszenarien und gibt konkrete Empfehlungen für die Praxis.

Aluminium ist seit Jahrzehnten das Standardmaterial für anspruchsvolle Elektronikgehäuse. Die Kombination aus geringem Gewicht, hoher Festigkeit und exzellenter Wärmeleitfähigkeit macht es besonders attraktiv, wenn Leistungsdichte und Betriebsstabilität im Vordergrund stehen.

Thermische Eigenschaften und passive Kühlung
Aluminium leitet Wärme rund 200-mal besser als die meisten Kunststoffe. Für Einplatinen-Computer wie den Raspberry Pi oder das Jetson Nano ist das ein enormer Vorteil: Das Gehäuse selbst fungiert als Kühlkörper. Wärme, die auf dem SoC entsteht, wird über Wärmeleitpads an das Metallgehäuse übertragen und von dort flächig an die Umgebungsluft abgegeben. In vielen Szenarien entfällt dadurch ein aktiver Lüfter vollständig, was die Geräuschkulisse senkt und die Lebensdauer des Systems erhöht.

Mechanische Belastbarkeit und Schutzwirkung
Aluminiumgehäuse bieten hohen Stoßschutz und sind weitgehend unempfindlich gegenüber Druckbelastungen. In industriellen Anwendungen, etwa in der Maschinensteuerung oder Automatisierung, ist das ein entscheidendes Kriterium. Viele Aluminiumgehäuse erreichen Schutzklassen bis IP67 oder höher, sofern entsprechende Dichtungen verbaut sind. Gegen elektromagnetische Störstrahlungen bietet Metall zudem eine natürliche Abschirmung, was in EMV-sensitiven Umgebungen von Bedeutung ist.

Nachteile von Aluminium
Der Preis liegt deutlich über dem von Kunststofflösungen. Aluminium lässt sich zwar fräsen und anodisieren, ist aber in der individuellen Anpassung aufwendiger als spritzgegossene Kunststoffe. Für Prototypen oder Kleinstserien kann das ein relevanter Kostenfaktor sein. Hinzu kommt, dass Aluminium elektrisch leitend ist, was bei unsachgemäßer Erdung zu Kurzschlussrisiken führen kann.

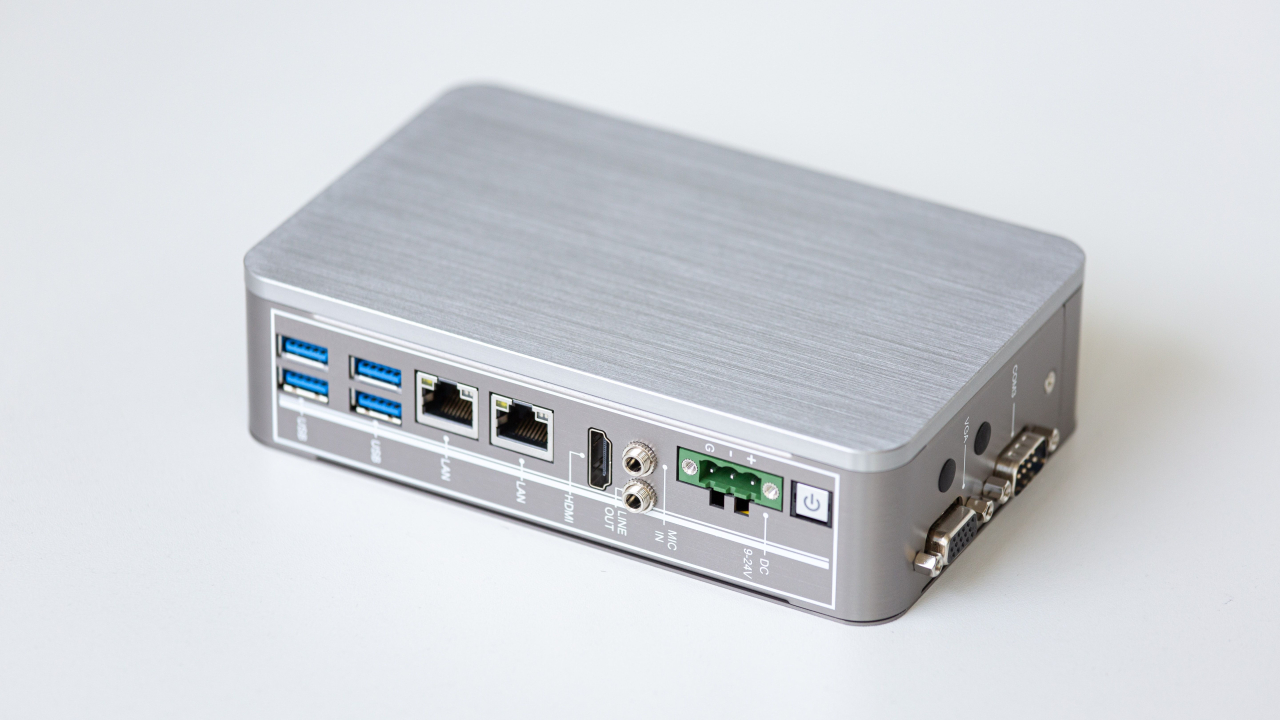

Die Wahl des richtigen Gehäusematerials kann große Auswirkungen haben. (Bildquelle: pexels.com)

ABS (Acrylnitril-Butadien-Styrol) ist der am weitesten verbreitete thermoplastische Kunststoff im Elektronikgehäusebau. Er vereint gute mechanische Eigenschaften mit einfacher Verarbeitbarkeit und niedrigen Materialkosten.

Formgebung und Designfreiheit
ABS lässt sich im Spritzgussverfahren nahezu beliebig formen. Aussparungen für Ports, Anzeigen oder Montagelöcher können direkt im Werkzeug berücksichtigt werden, ohne nachträgliche Bearbeitung. Das macht ABS besonders interessant für größere Stückzahlen, bei denen die Werkzeugkosten auf viele Einheiten verteilt werden. Für Maker und Hobbyanwender ist ABS zudem ein verbreitetes Material im FDM-3D-Druck, was individuelle Gehäuse ohne Werkzeugkosten ermöglicht.

Temperaturbeständigkeit und Flammschutz
Standard-ABS ist bis etwa 80 °C formstabil, was für die meisten Computeranwendungen ausreicht. Flammengeschützte Varianten (ABS FR) erfüllen Anforderungen nach UL 94 V-0 und sind damit für sicherheitskritische Bereiche zugelassen. Die Wärmeleitung bleibt jedoch weit hinter Aluminium zurück: ABS isoliert thermisch, statt Wärme abzuleiten. Passive Kühlung durch das Gehäuse selbst ist damit nicht möglich.

Chemische Beständigkeit und UV-Stabilität
ABS zeigt eine mäßige Beständigkeit gegenüber Lösungsmitteln und Ölen. UV-Strahlung lässt das Material ohne Stabilisatorzusätze vergilben und verspröden. In Außenanwendungen oder stark beleuchteten Industrieumgebungen ist das ein relevanter Schwachpunkt, dem durch entsprechende Additiv-Formulierungen oder Beschichtungen begegnet werden kann.

Glasfaserverstärktes Polyester (GFK) stellt eine eigene Materialkategorie dar, die sich grundlegend von thermoplastischen Kunststoffen wie ABS unterscheidet. Es handelt sich um einen duroplastischen Werkstoff, der nach dem Aushärten nicht mehr umformbar ist und sehr spezifische Leistungsmerkmale bietet.

Herausragende Schutzeigenschaften
Polyestergehäuse zeichnen sich durch außergewöhnlich hohe Schlagzähigkeit und Steifigkeit aus. Die Glasfaserverstärkung sorgt für eine mechanische Belastbarkeit, die mit Aluminium konkurriert, ohne dessen Leitfähigkeit zu teilen. Besonders hervorzuheben ist die Witterungsbeständigkeit: GFK-Gehäuse widerstehen UV-Strahlung, Regen, Salzluft und aggressiven Chemikalien dauerhaft ohne Beschichtung. Für Einplatinen-Computer, die in rauen Außenumgebungen, auf Schiffen oder in der Landwirtschaft betrieben werden, ist das ein entscheidender Vorteil. Wer für solche Szenarien ein geeignetes Polyestergehäuse einsetzt, profitiert von Schutzklassen, die bei vielen anderen Materialien nur mit erheblichem Zusatzaufwand erreichbar sind.

Elektrische Isolierung und EMV-Verhalten
Da Polyester elektrisch nicht leitend ist, besteht kein Kurzschlussrisiko durch Gehäusekontakt. Gleichzeitig bietet das Material keinen passiven EMV-Schutz, was bei funksensiblen Anwendungen durch interne Abschirmmaßnahmen kompensiert werden muss. In vielen IoT- und Embedded-Anwendungen ist die natürliche Isolierung jedoch ein Vorteil, da Antennen und Funksysteme durch das Gehäuse nicht gedämpft werden.

Verarbeitbarkeit und Gewicht
GFK-Gehäuse werden typischerweise im Handlaminat- oder Pressverfahren hergestellt und lassen sich durch Bohren, Sägen und Fräsen nachbearbeiten. Das Gewicht liegt bei vergleichbarer Wandstärke zwischen Aluminium und ABS. Die Fertigungsflexibilität ist geringer als bei Spritzguss, dafür sind Sondermaße und individuelle Anpassungen ohne teure Werkzeuge realisierbar.

Die Wahl des richtigen Materials hängt von mehreren Faktoren ab, die je nach Anwendungsfall unterschiedlich gewichtet werden müssen.

Wärmeleitung und Kühlung
Für thermisch anspruchsvolle Szenarien, in denen der Prozessor unter Last hohe Temperaturen erzeugt, ist Aluminium klar im Vorteil. Es leitet Wärme schnell und gleichmäßig ab. ABS und Polyester isolieren thermisch und erfordern bei hoher Verlustleistung aktive Kühlmaßnahmen wie Lüfter oder externe Kühlkörper.

Schutzklassen und Umgebungsbedingungen
In trockenen Innenräumen ohne mechanische Belastung reicht ABS vollständig aus. Wo Feuchtigkeit, Staub, Chemikalien oder UV-Strahlung eine Rolle spielen, sind Polyester oder entsprechend versiegelte Aluminiumgehäuse die bessere Wahl. Schutzklassen bis IP66 oder IP67 lassen sich mit allen drei Materialien erreichen, erfordern bei Kunststoffen jedoch präzise Dichtungskonzepte.

Kosten und Skalierbarkeit
ABS bietet die günstigste Lösung für mittlere bis große Stückzahlen. Aluminium ist pro Stück teurer, kann aber durch den Wegfall von Lüftern und Kühlkomponenten im Gesamtsystem wirtschaftlicher sein. Polyester liegt in der Fertigung zwischen beiden, punktet aber durch Langlebigkeit und reduzierten Wartungsaufwand in der Nutzungsphase.

Folgende Leitlinien helfen bei der strukturierten Entscheidung:

• Innenanwendung, Büroumgebung, geringe Wärmeentwicklung: ABS ist ausreichend und wirtschaftlich.
• Industriesteuerung, hohe Prozessorlast, kein aktiver Lüfter gewünscht: Aluminium bietet die beste passive Kühlung und EMV-Abschirmung.
• Außeneinsatz, maritime Umgebung, chemische Einflüsse, UV-Belastung: Glasfaserverstärktes Polyester bietet die höchste Langzeitbeständigkeit ohne Beschichtungsaufwand.
• Prototypenentwicklung, Kleinserie, individuelle Form: ABS im FDM-Druck oder Aluminium aus dem Frässervice bieten die größte Flexibilität ohne Werkzeugkosten.
• Funkanwendungen, IoT mit internen Antennen: Polyester oder ABS vermeiden die dämpfende Wirkung metallischer Gehäuse.

Wer Einplatinen-Computer in sicherheitskritischen oder zertifizierungspflichtigen Systemen einsetzt, sollte zusätzlich prüfen, ob das gewählte Gehäusematerial relevante Normen erfüllt, etwa IEC 60529 für Schutzarten oder UL-Zulassungen für Flammschutz.

Welches Gehäusematerial ist für einen Raspberry Pi im Außenbereich am besten geeignet?
Für den dauerhaften Außenbetrieb empfiehlt sich glasfaserverstärktes Polyester. Es ist UV-beständig, wasserdicht versiegelbar und widersteht auch Temperaturschwankungen und Chemikalien ohne zu vergilben oder zu verspröden. Aluminium wäre eine Alternative, erfordert aber aufwendigere Dichtungsmaßnahmen und Oberflächenschutz.

Kann ein Aluminiumgehäuse als alleiniger Kühlkörper für einen Einplatinen-Computer dienen?
Ja, unter der Voraussetzung, dass eine ausreichend wärmeleitende Verbindung zwischen dem SoC und dem Gehäuse hergestellt wird. Dafür werden typischerweise Wärmeleitpads oder Wärmeleitpaste eingesetzt. Bei moderaten Lasten und guter Wärmekopplung reicht das Gehäuse als passiver Kühlkörper aus.

Warum ist ABS trotz seiner Nachteile so verbreitet im Gehäusebau?
ABS bietet eine sehr gute Kombination aus Verarbeitbarkeit, Designfreiheit und Kosten. Im Spritzgussverfahren lassen sich komplexe Gehäusegeometrien wirtschaftlich produzieren. Für Anwendungen ohne extreme thermische, chemische oder mechanische Anforderungen deckt ABS den Bedarf vollständig ab und bleibt deshalb das meistverwendete Material in der Unterhaltungselektronik und im Prototypenbau.
